SEESII ZA-048 LPDA Log-Periodische Dipol-Array-Antenne:400MHz-8GHz Richtantenne für HF-Signalrichtungsfindung, für TinySA Ultra+ ZS406/ZS407 Spektrumanalysator

Antenne: Radio
Marke: Seesii
Farbe: Schwarz
Anzahl der Kanäle: 1
Impedanz: 50 Ohm
Hersteller: Seesii
Anzahl der Einheiten: 1.0 stück
Anzahl der Artikel: 1

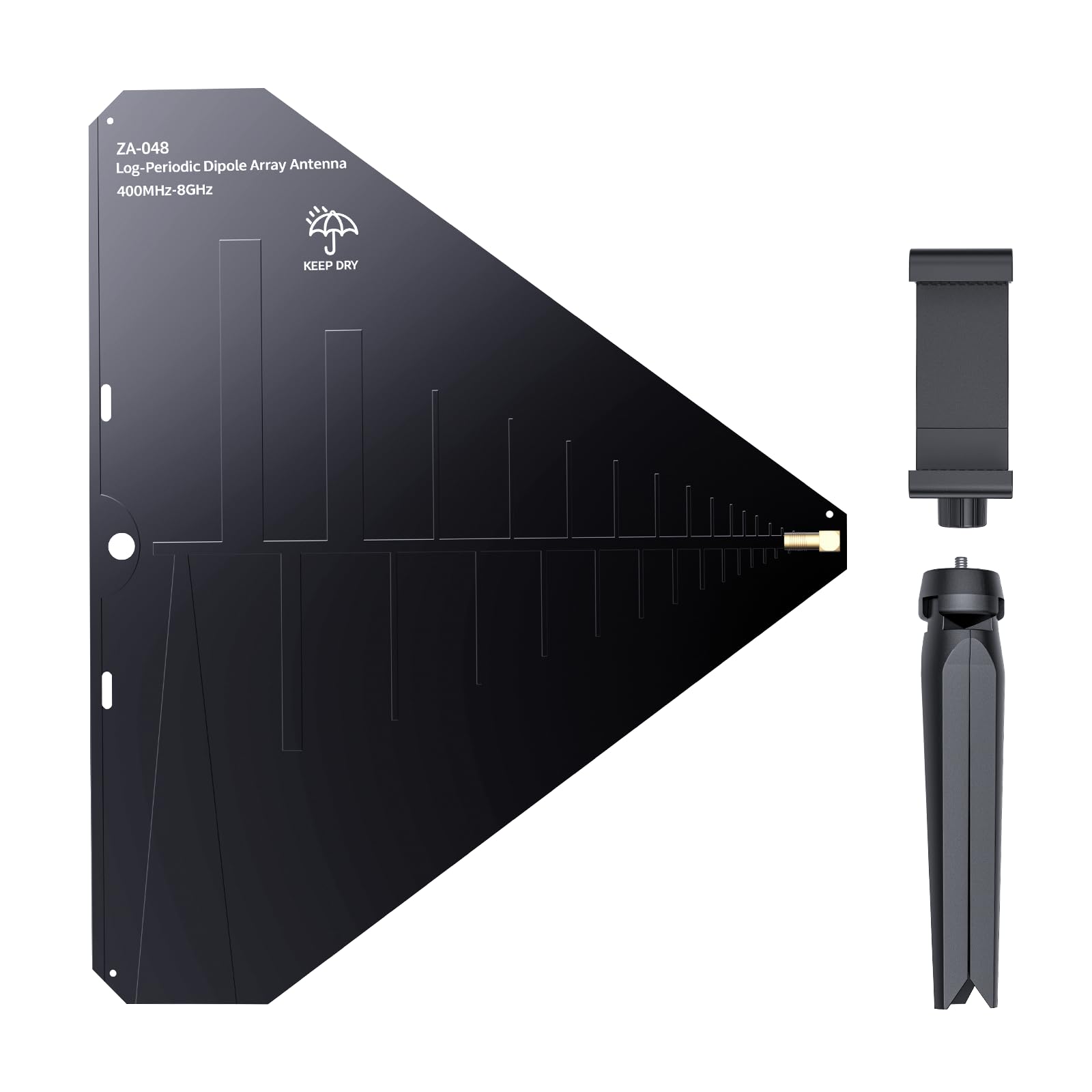

- 【ZA-048 Log-Periodische Antenne】Die ZA-048 ist eine gedruckte Log-Periodic Dipole Array (LPDA) Antenne. Optimierte Design-Techniken reduzieren die Größe erheblich und sind somit kompatibel mit dem TinySA ULTRA+ZS406/ZS407 Spektrumanalysator. Es kann auch für Funkrichtungsfindung mit weniger strengen Genauigkeitsanforderungen im Frequenzbereich von 1 GHz bis 8,5 GHz verwendet werden

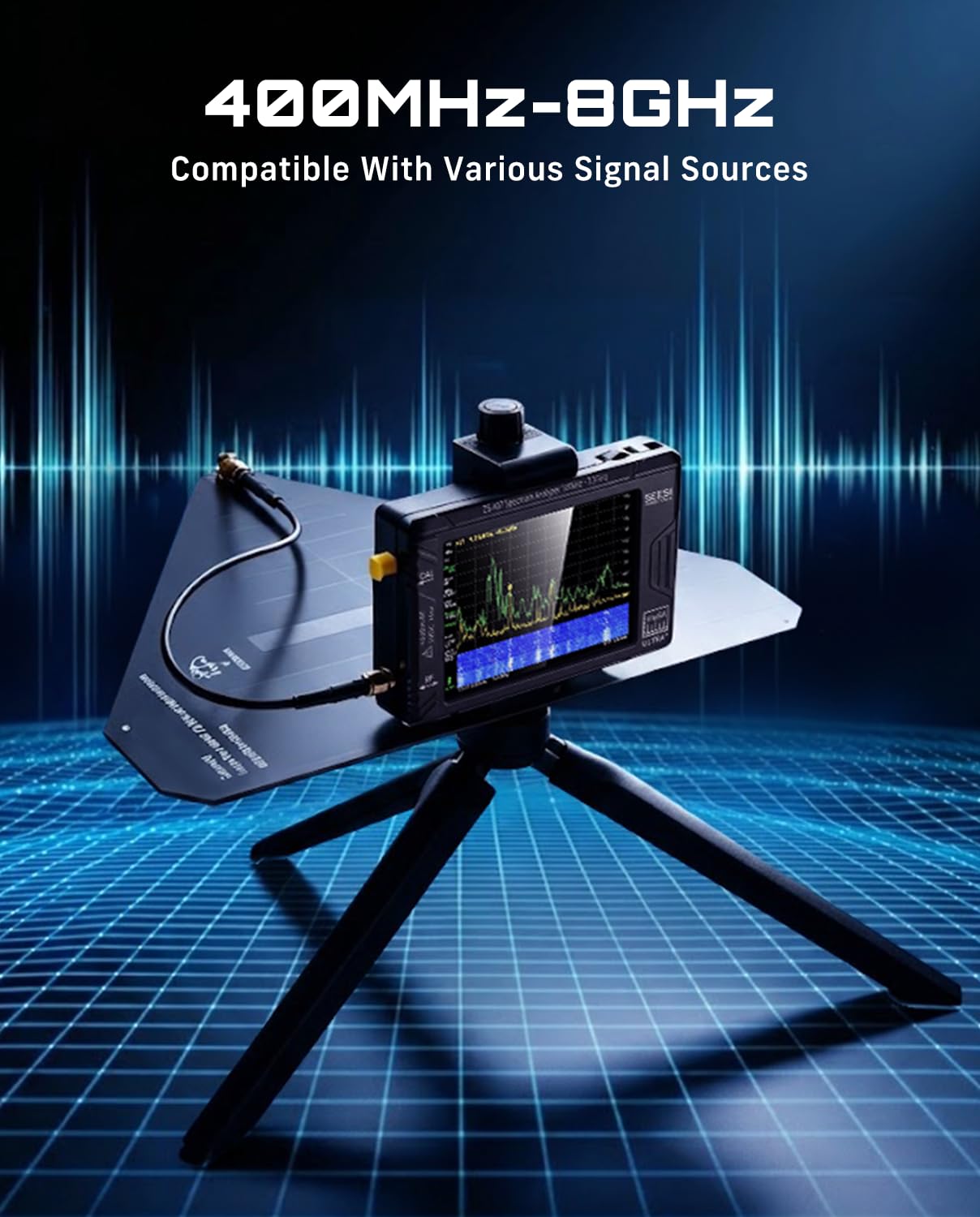

- 【Breiter Frequenzbereich】Diese Antenne ist mit einem ultrabreiten Betriebsband von 400 MHz-8 GHz ausgestattet, wodurch eine kontinuierliche Abdeckung von niedrigen bis hohen Frequenzen erreicht wird. Es unterstützt Breitband-Scanning, räumliche Interferenzuntersuchung und Signalrichtungsfindung vor Ort, erfüllt die Anforderungen des Breitband-RF-RF-Richtungsempfangs und passt sich den meisten HF-Erkennungs- und Richtungsfindungsanwendungsszenarien an
- 【Impedanz & VSWR Charakteristik】 Die Antenne verfügt über eine nominale Eingangsimpedanz von 50Ω, und ihre Rückflussdämpfung schwankt, wenn sie an eine 50Ω-Signalquelle angeschlossen wird. In den meisten Frequenzbändern über 1 GHz beträgt die Rückflussdämpfung etwa 10 dB oder niedriger mit einem entsprechenden VSWR von ungefähr 2; innerhalb des 400 MHz bis 1 GHz Bandes beträgt die Rückflussdämpfung etwa 4,5 dB oder niedriger und der VSWR etwa 4. Der VSWR steigt schnell an, wenn die Frequenz unter 400 MHz fällt

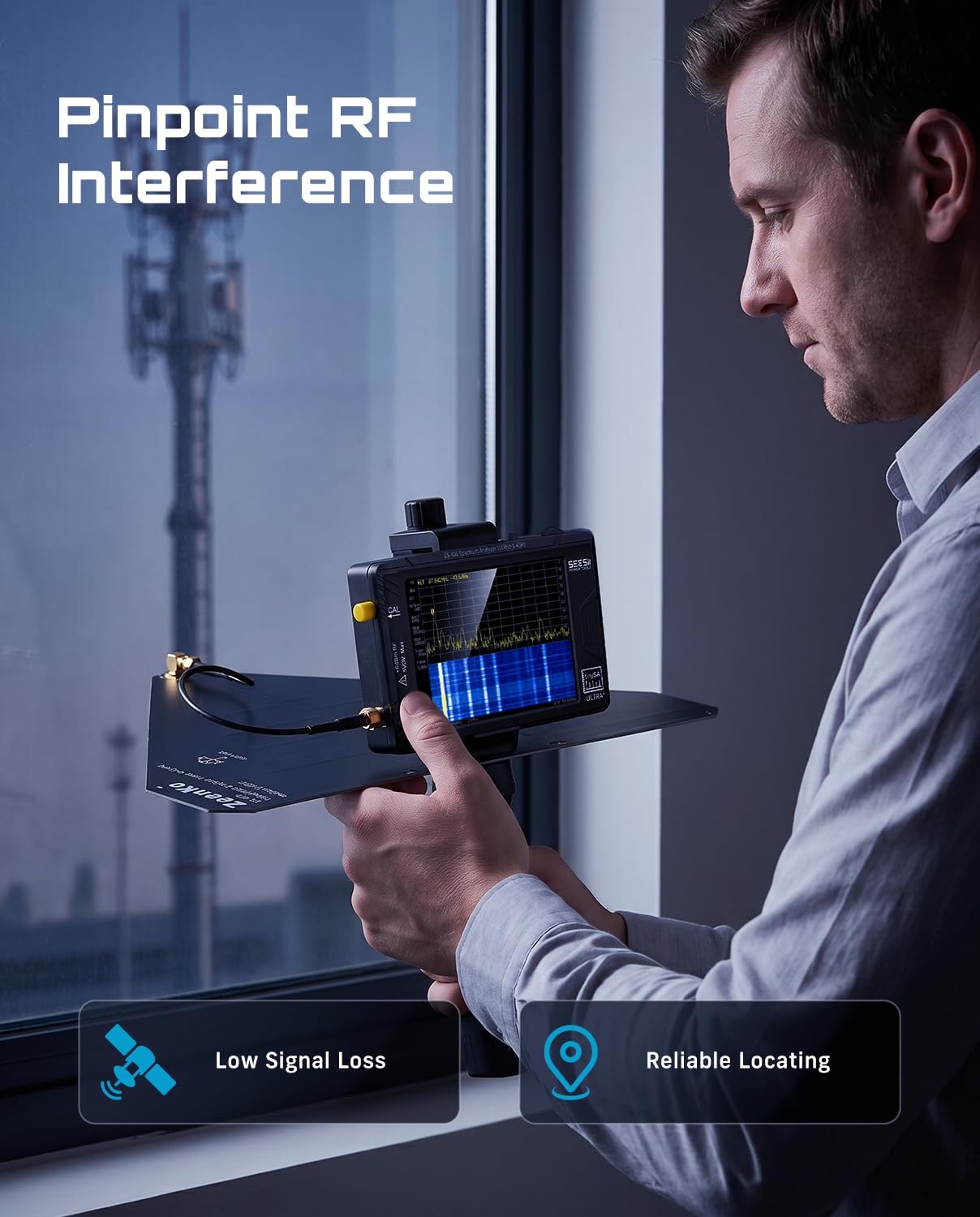

- Richtungsfindungsleistung: Die ZA-048 Log-Periodic Dipole Array Antenne ist für die Funkrichtungsfindung im Frequenzbereich von 1 GHz bis 8,5 GHz konzipiert und eignet sich somit für Anwendungen, die moderate Präzision erfordern. Wenn die Antenne in einer Hand gehalten wird und ihre Ausrichtung durch Körperbewegung eingestellt wird, bietet sie eine hervorragende Empfindlichkeit für die Lokalisierung der Richtung von Signalquellen

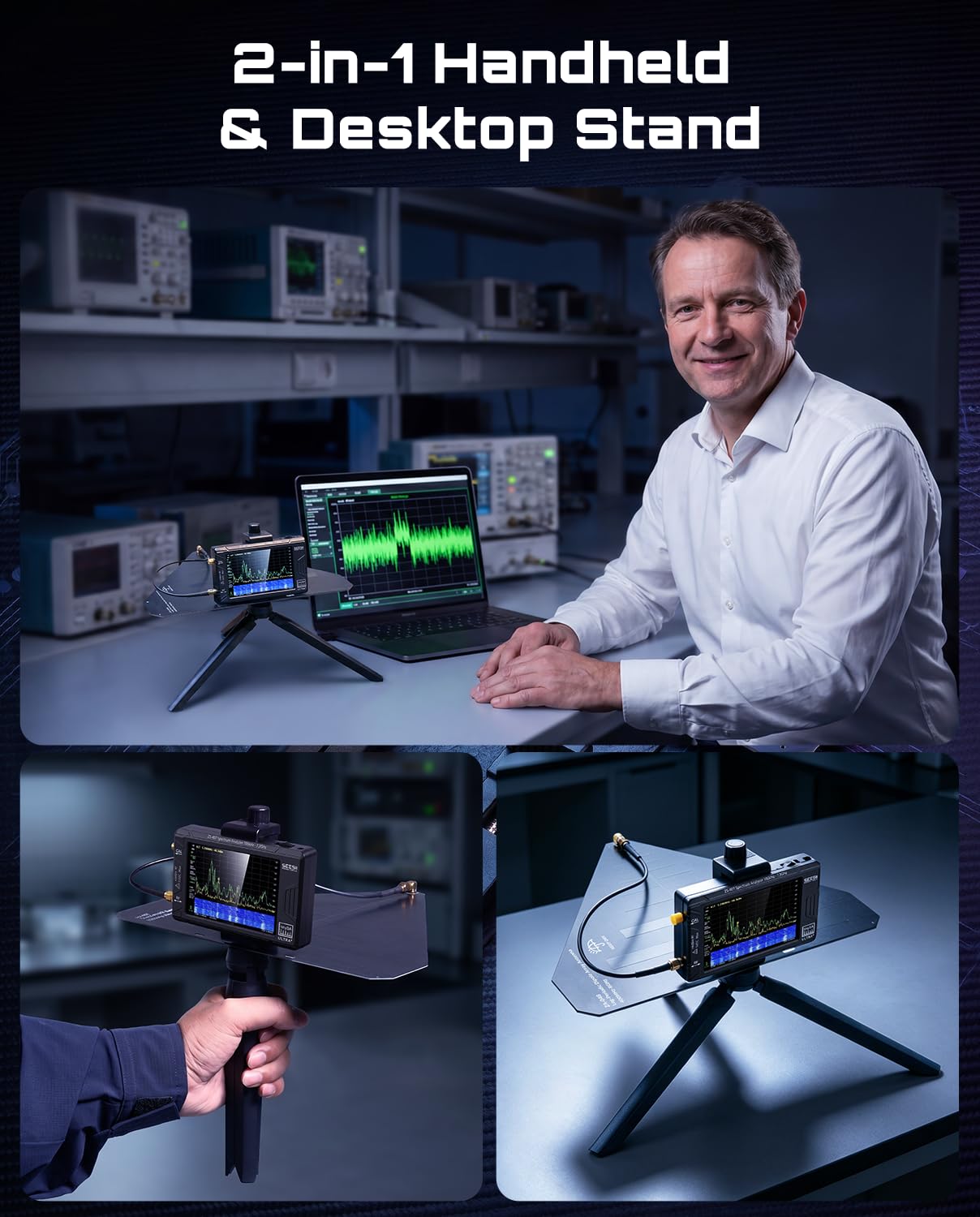

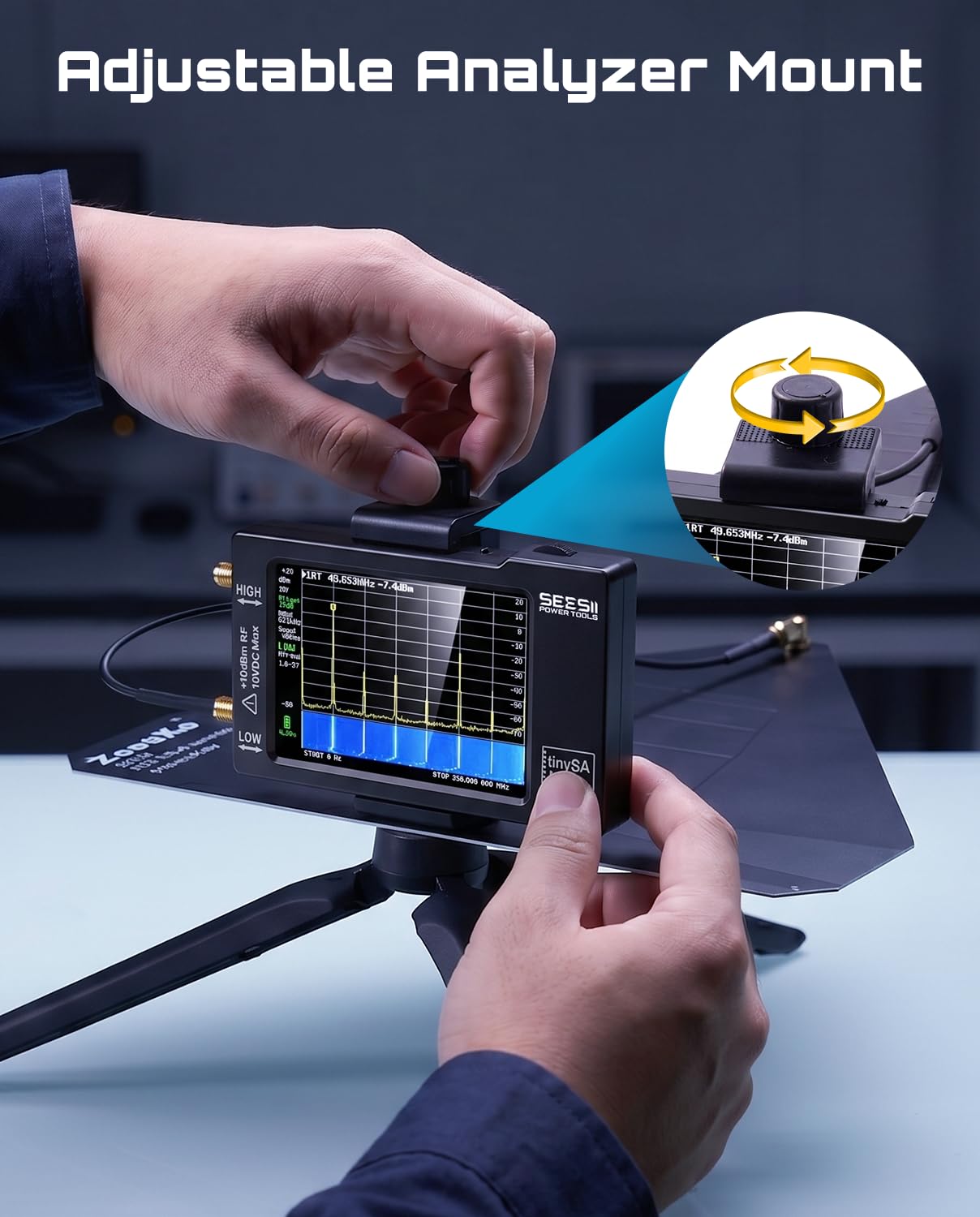

- 【Stabile Stativhalterung】Diese LPDA Antenne verfügt über eine Stativstützstruktur. Die mitgelieferte verstellbare Klemme ist kompatibel mit 7,1 cm TinySA und 10,2 cm TinySA Ultra+ ZS405/ZS406/ZS407 Modellen. Einmal installiert, schafft es ein professionelles Setup für RF-Signalrichtungsfindung. Die Gesamtstruktur ist stabil genug für stationäre Desktop-Tests, aber sie ist auch leicht und tragbar, wodurch sie einfach in einer Hand gehalten werden kann, um die mobile Richtungsfindung zu finden

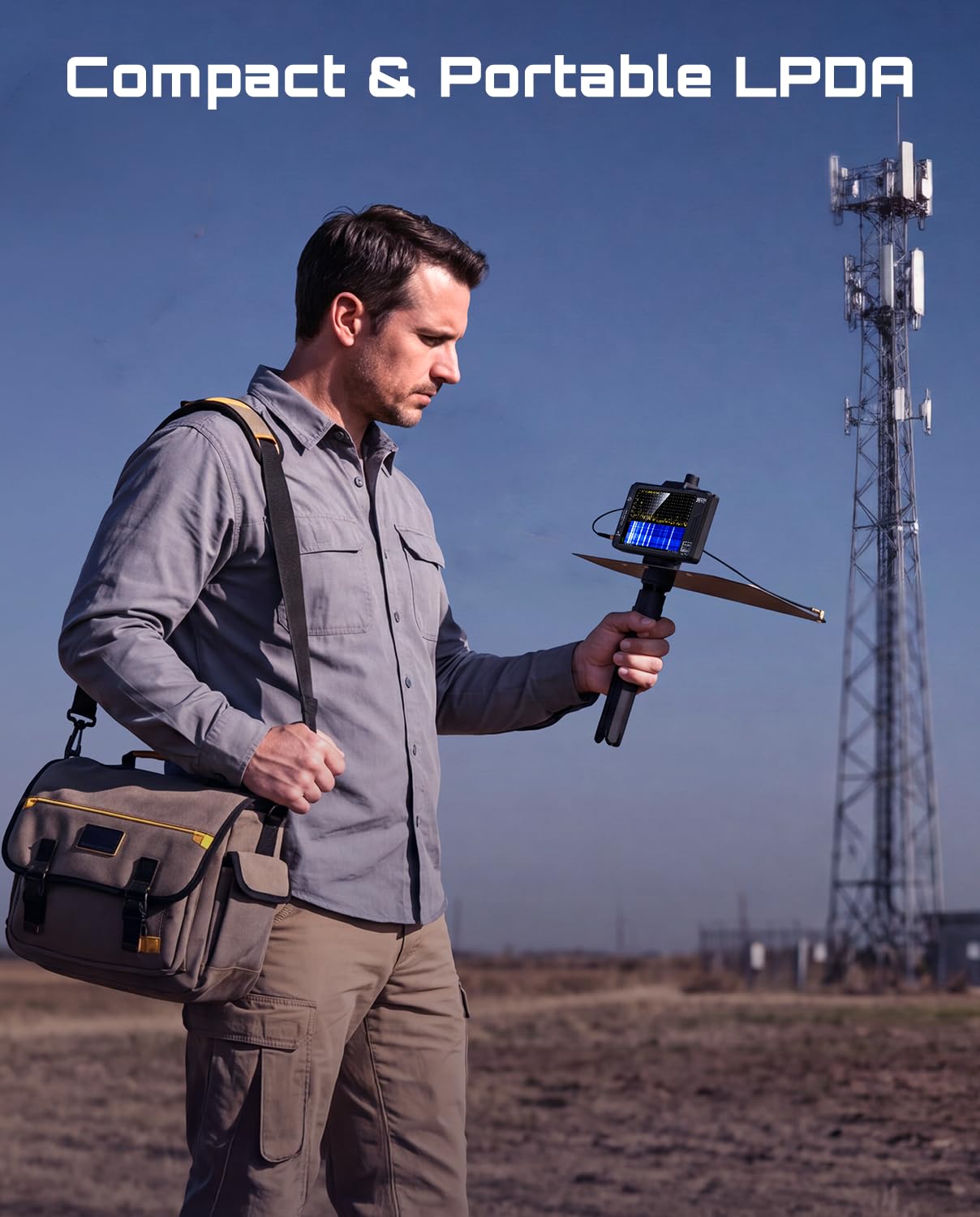

- 【Tragbares und kompaktes Design】Diese Breitband-LPDA-Antenne ist kompakt und leicht zu transportieren, wodurch sie ideal für mobile Tests im Freien ist. Wenn Sie eine Breitbandantenne benötigen, die sehr kompatibel mit Ihrem TinySA ist und bequem für unterwegs ist, ist dies eine großartige Option

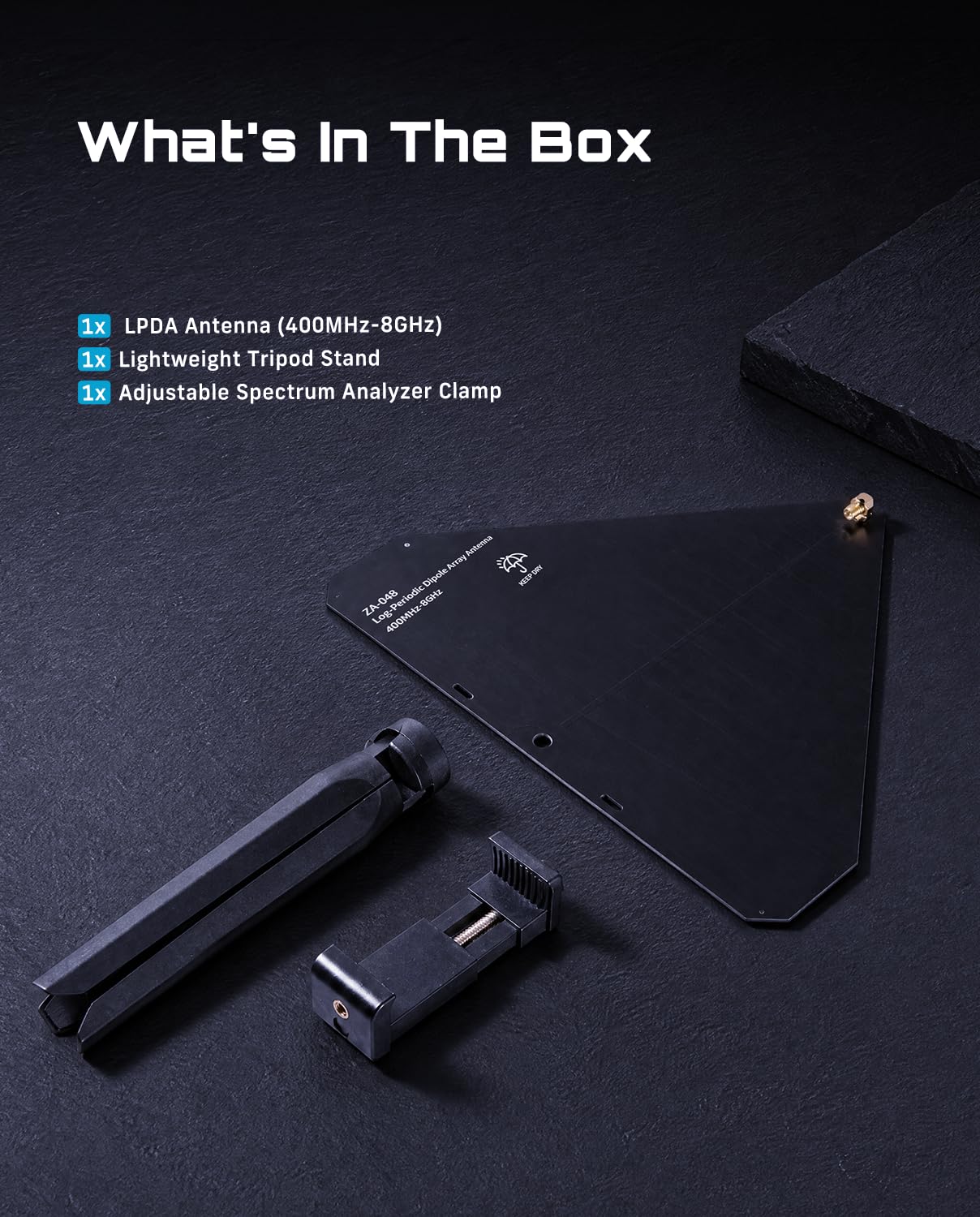

- Lieferumfang: 1 x LPDA Antenne (400 MHz-8 GHz), 1 x leichter Stativständer, 1 x verstellbare Spektrumanalysator-Klemme. (TinySA Ultra + nicht im Lieferumfang enthalten)
